produktbeskrivelse
6-akset høyytelses bevegelseskontrollkort for laserskjæremaskin
produkt introduksjon
ADT-8969 bevegelseskontrollkort er et høyytelses 4-aksepulsservomotor PCI-busskontrollkort introdusert av ADTECH. På grunn av ADT-8969 fusion DSP- og FPGA-kontrollerdesign, kan ulike avanserte bevegelseskontrollfunksjoner legges til på en fleksibel måte, for eksempel: punkt-til-punkt-bevegelse, multi-gruppe baneplanleggingstabell, 2 grupper med {{8} }akse lineær interpolasjon, T/S-kurve, akselerasjon/retardasjon Vent til den forbedrer atletisk ytelse. Denne modellen er utstyrt med et dynamisk lenkebibliotek under WINDOWS-systemet, som er praktisk for å skrive din egen applikasjonsprogramvare. Den gir også en funksjonsrik og brukervennlig ADTECH-feilsøkingsprogramvare, som kan teste kontrollkortgrensesnittet og motordrivsystemet uten programmering.
Produkt spesifikasjon
Type 6-akset høyytelses bevegelseskontrollkort
Passende anledning Track motion
Modellnavn ADT-8969

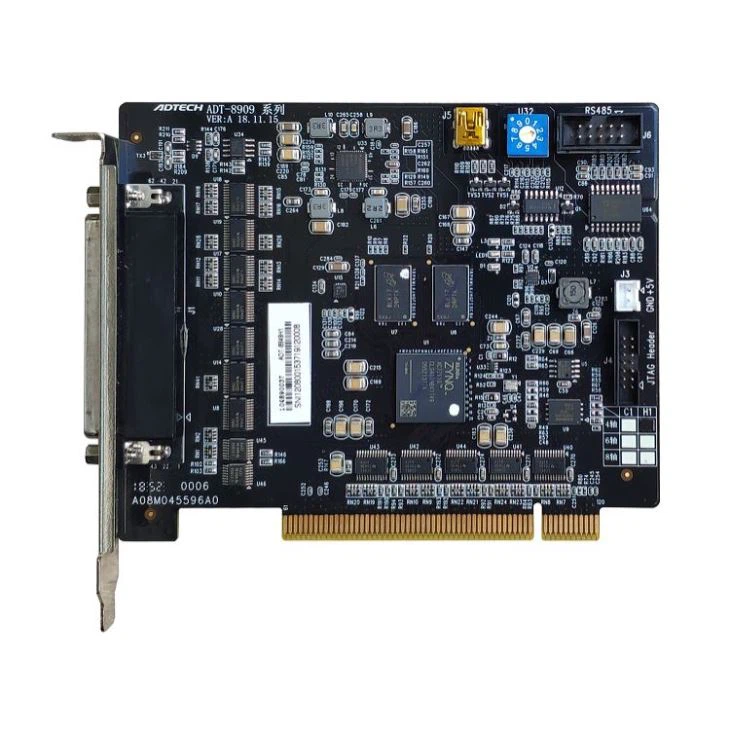

Utseende bilde
Maskinvarekonfigurasjon og ytelse Antall akser 6 akse
Maksimal pulsfrekvens 5M
Antall giveraksler 6 akse
Enkoder tilbakemeldingsfrekvens 4M
Den maksimale inngangsfrekvensen til håndhjulet 4M
ALM, RDY, INP, SVON √
Generell digital inngang 48
Digital utgang 38
Signalfiltrering √
Maskinvare nødstopp √
Punktkontroll Homing bevegelse √
JOG-bevegelse √
Punktbevegelse √
S-type og E-type akselerasjon og retardasjon √
Skiftende målposisjon i bevegelse √
Banekontroll Antall koordinatsystemgrupper 2
Antall cache-instruksjoner 10000 avsnitt
2-akser bueinterpolasjon √
3 akser er interpolasjon √
Trekk
1. A9 dual-core plattform, 125us instruksjon syklus, for å møte høyfrekvente høy presisjon spor glatt design;
2. 5M pulsfrekvens, 4M kodertilbakemeldingsfrekvens, bransjeledende ;
3. 10MHz 1D / 2D / 3D høyhastighetsposisjonssammenligning, 10KHz høyhastighetsposisjonslås, nok til å håndtere de fleste høypresisjonsapplikasjoner;
Typisk ytelsesbeskrivelse
1. Fremsynshastighet og hurtigbufferinterpolering:
Hastighetsfremsyn og cache-interpolering utfyller hverandre, og stor kapasitet cache-plass sikrer høy presisjon og høy hastighet. Hastigheten og banen til multi-segment tett interpolering blir automatisk optimalisert og justert, hastigheten er jevn, og vibrasjonen er svekket, høy presisjon sikrer høy effektivitet.
2. Sirkulær interpolasjonshastighetsbegrensning
Når hurtigbufferinterpolasjonen er drevet, kan bueinterpolasjonen i hurtigbufferinterpolasjonsprosessen stilles videre fritt. Hastighetsbegrensningen sikrer en jevn overgang av bueinterpolasjon i høy hastighet og fremgang av hastighet og spor. Trinn automatisk optimalisering og justering. Begrensningshastigheten
kan stilles fritt.
applikasjon
Graveringsmaskin, CNC graveringsutstyr og fresegraveringsmaskin
Levere, sende og service
Levering og frakt: Vi tilbyr sjøfrakt, internasjonal ekspress og lufttransport for å levere produktene dine til deg.(*Ankomsttiden vil variere avhengig av destinasjonslandspolitikk og trafikkforhold.)
Servering: Alle produkter har ett års garanti og online teknisk støtte.
